PL固定棚

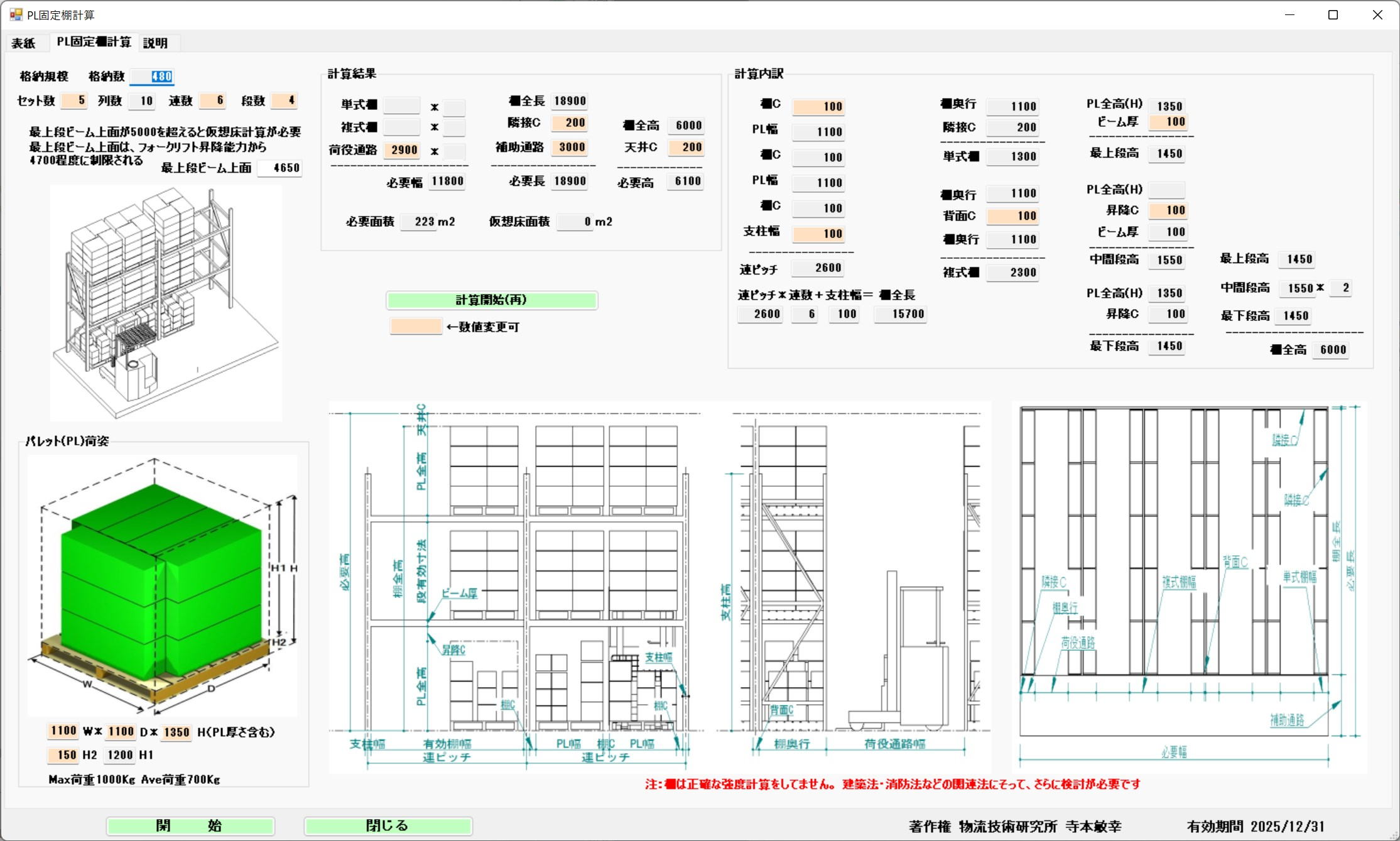

計算画面

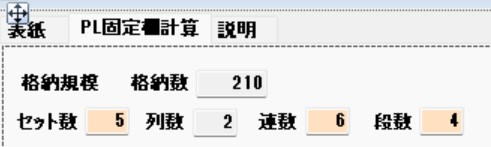

格納規模

棚・荷役通路・棚を1セット2列と変数を固定している。
列数＝セット数＊２＝＞5セット＝10列と表示
格納数＝列数＊連数＊段数＊2PL
Tera設定に基づき設置面積を算出

Tera設定を変更「計算開始（再）」ボタンを押すことにより、変更を反映して再計算

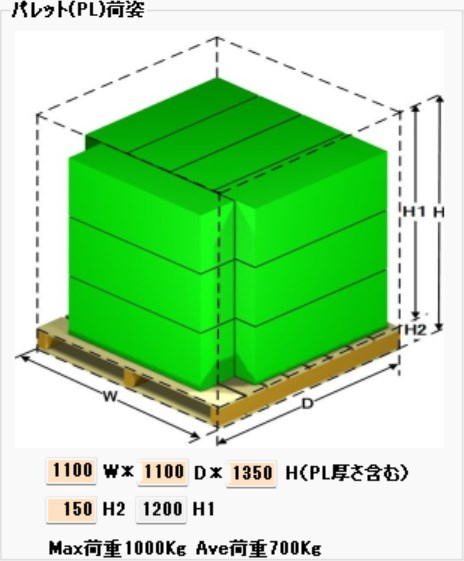

PL荷姿

PL寸法は自由に変更可能。
全高（H）は荷高（H1）＋PL厚（H2）であることに注意

余談ではあるが、Max荷重1000Kgの棚は建物床強度チェックする際、平均荷重700Kgとして計算される場合が多い。

積載荷重が変化しても棚支柱幅は100ｍｍ（支柱肉厚で強度確保）、棚と荷のクリアランスは100ｍｍとする場合が多い。

隣接クリアランス（建物と棚の間隔）は200ｍｍが多く、これは建物と棚の揺れ方が違うことを考慮した寸法値。

補助通路はメイン通路と棚が隣接している場合は必要ない。

設置面積計算は柱壁などの建物の干渉による面積増を考慮し
設置面積計算値＊1.2倍程度必要。連方向・列方向とも7ｍ～10ｍスパンで柱がある。

フォークリフト荷重低減
最上段ビーム上面高＋200のフォークリフト揚高が必要。
通常、フォークリフトは３ｍ以上の揚高は、高くなるほど積載荷重が低減。１ランク上のフォークリフトが必要となる場合がある。フォークリフト荷重低減は荷重中心（パレットの大きさ）と揚高によって変る。

リーチ型フォークリフトの注意点

配送センタのフォークリフトはリーチ型が多い。
荷役通路設定時に下記の点を注意する

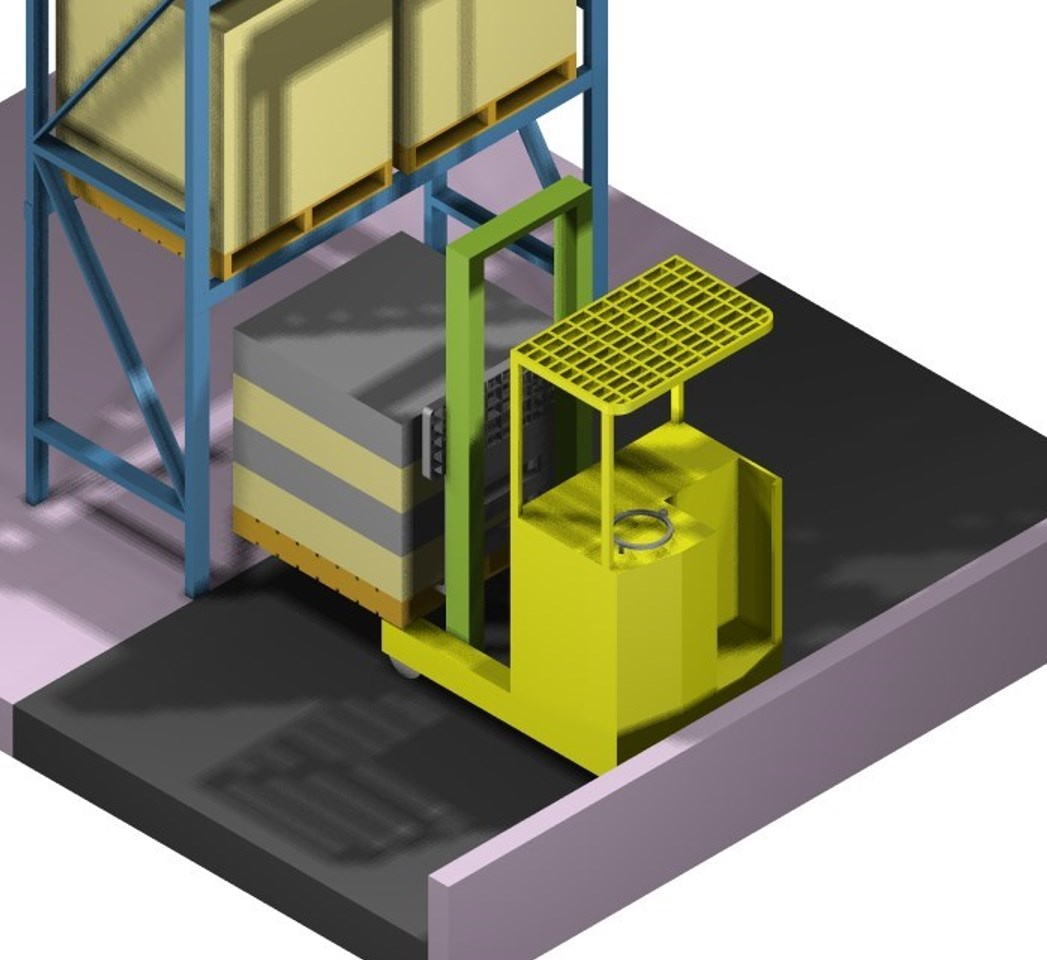

左記図はフォークリフトの前輪部（アウトリガーと言う）にPLが載っている。
この場合、
フォ－クリフトのアウトリガーからPLを押し出す前に2段目ビームにあたる。

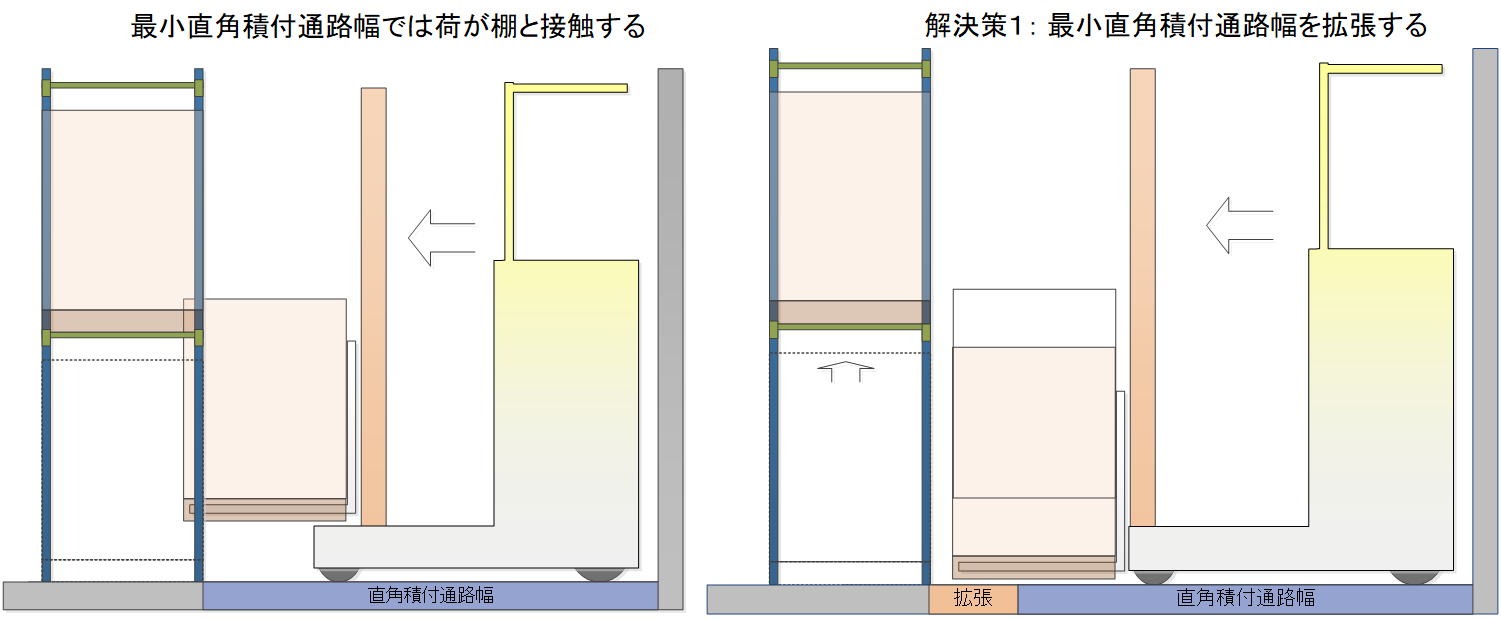

上記図を側面から見た図

解決策1：PLがアウトリガーの前でPLを床面に降ろせるように荷役通路幅（積付通路幅）を拡張する

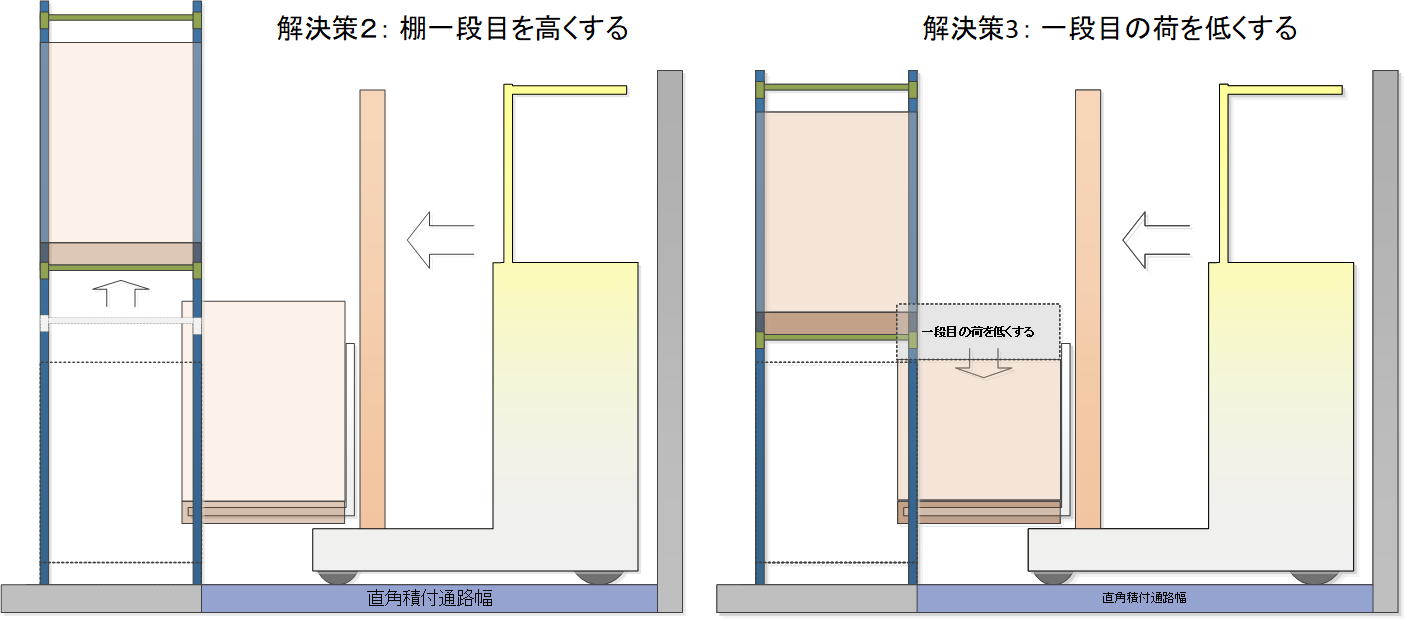

解決策2：2段目ビーム高を250ｍｍ（アウトリガー高250ｍｍ）嵩上げする。
解決策3：一段目PL高を250ｍｍ低くする。
