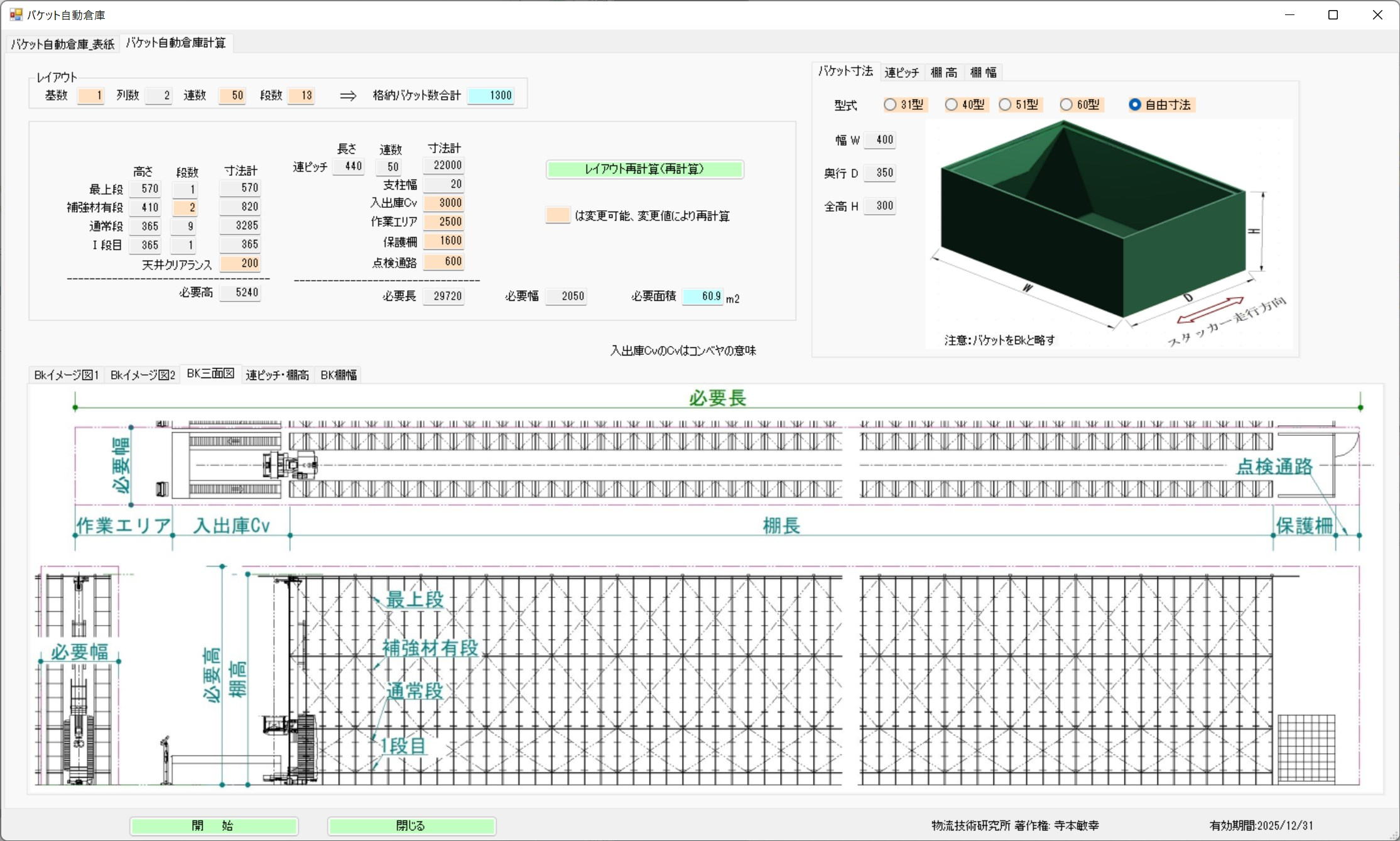

| 計算画面 |
 |
| 写真見出し |
 |

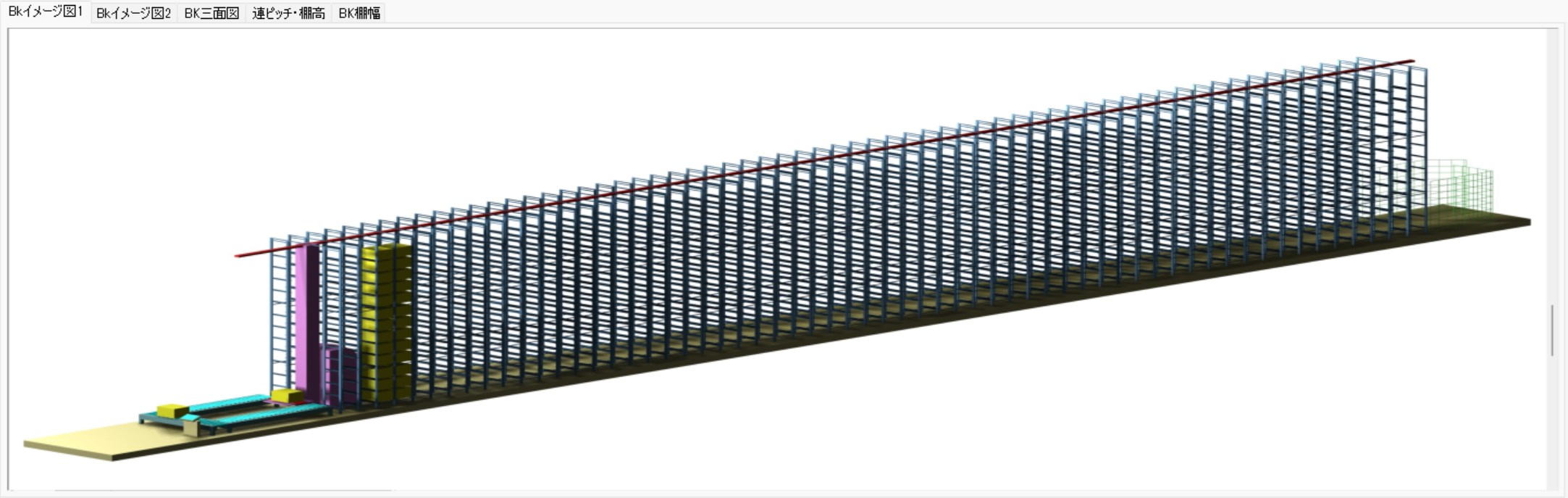

1基当たり 棚2列と棚の間に搬送クレーンが走行。 |

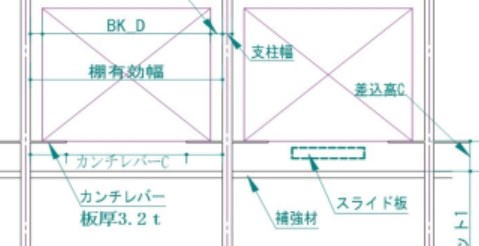

| 棚はカンチレバー方式 |
 |
 |
両棚支柱から板（カンチレバー）が伸びていて、その板をまたぐ様にコンテナボックスが保管されている。 走行クレーン荷役装置よりスライド板が棚に挿入され、コンテナボックスの底部を救い上げて棚より走行クレーに取り込む。 決められた寸法のコンテナボックスを使用、寸法が違う容器は保管できない、寸法が同じでも強度の弱い段ボールなどは保管できない。 |
|
||
|
||
 |
棚前部に入出荷コンベヤが設置され、作業員が入庫及び出庫作業を行う。 荷役通路も必要。 コンテナ単位出庫とバラピッキングがある。 バラピッキングは出庫されたコンテナからし商品をピッキングし、コンテナを再入庫させる。 |
|
|
|
|
 |

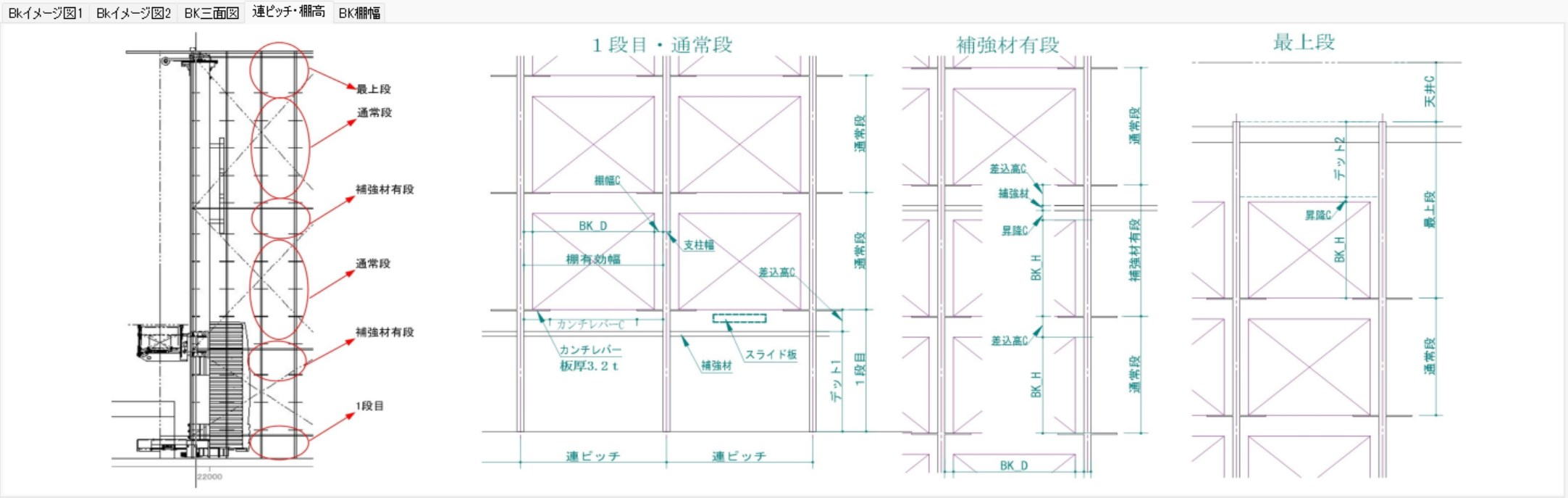

棚構造は 一段目・最上段及び補強材有段と通常段にわかれる。 Tera設定数値を変えことにより 変更を反映して自動計算される |
 |

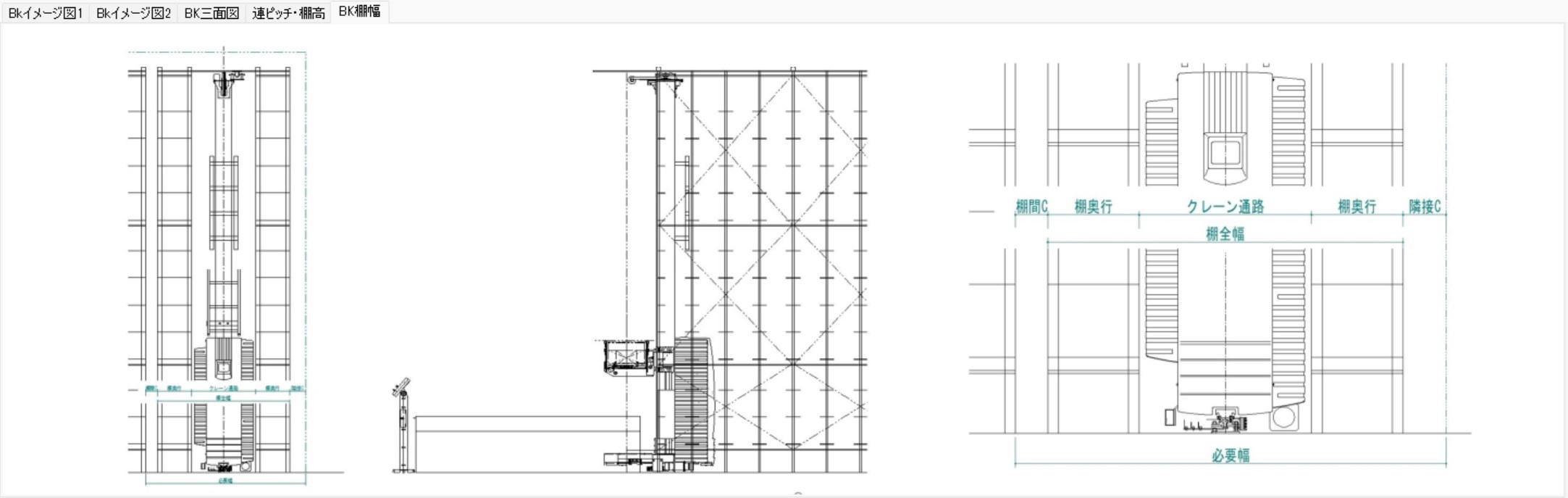

棚幅は 51型コンテナ550ｍｍ場合 棚奥行555ｍｍ*2列・クレーン幅800ｍｍで1910ｍｍとなる 建屋隣接クリアランスは200ｍｍ クレーン2基の場合の基間クリアランスは150ｍｍとなる。 |
